MILL LINE
  MILL     LINE
                                                                                   MILL

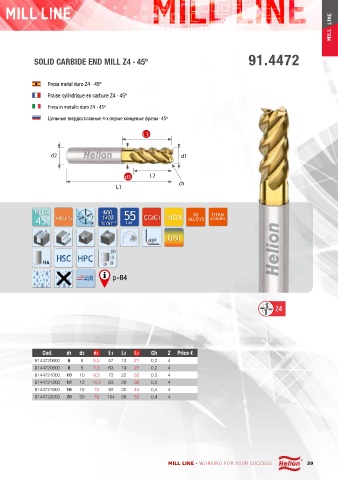

          SOLID CARBIDE END MILL Z4 · 45º                      91.4472

             Fresa metal duro Z4 · 45º
             Fraise cylindrique en carbure Z4 · 45º
             Fresa in metallo duro Z4  · 45º
             Цельные твердосплавные 4-х перые концевые фрезы · 45º
                                     L3


              d2                              d1

                                d3    L2
                                             ch
                              L1









                             p-84


                                                                     Z4





            Cod.  d1  d2  d3  L1  L2  L3     Ch  Z  Price €
          9144720600  6  6  5,5  57  13  21  0,2  4
          9144720800  8  8  7,5  63  19  27  0,2  4
          9144721000  10  10  9,5  72  22  32  0,3  4
          9144721200  12  12  11,5  83  26  38  0,3  4
          9144721600  16  16  15  92  32  44  0,4  4
          9144722000  20  20  19  104  38  52  0,4  4








                                           MILL LINE · WORKING FOR YOUR SUCCESS  39
