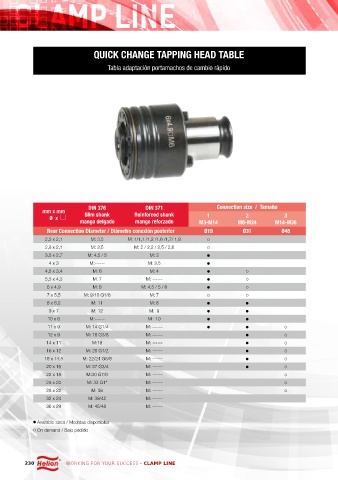

Page 232 - G7_2021_WEB_pendiente

CLAMP LINE

QUICK CHANGE TAPPING HEAD TABLE
Tabla adaptación portamachos de cambio rápido

DIN 376 DIN 371 Connection size / Tamaño
mm x mm
Ø x Slim shank Reinforced shank 1 2 3
mango delgado mango reforzado M3-M14 M8-M24 M14-M36
Rear Connection Diameter / Diámetro conexión posterior Ø19 Ø31 Ø48
2,5 x 2,1 M: 3,5 M: 1/1,1 /1,2 /1,6 /1,7/ 1,8 ○
2,8 x 2,1 M: 3,5 M: 2 / 2,2 / 2,5 / 2,6 ○
3,5 x 2,7 M: 4,5 / 5 M: 3 ●
4 x 3 M:------ M: 3,5 ●
4,5 x 3,4 M: 6 M: 4 ● ○
5,5 x 4,3 M: 7 M: ------ ● ○
6 x 4,9 M: 8 M: 4,5 / 5 / 6 ● ○
7 x 5,5 M: 9/10 G1/8 M: 7 ○ ○
8 x 6,2 M: 11 M: 8 ● ●
9 x 7 M: 12 M: 9 ● ●
10 x 8 M:------ M : 10 ● ●
11 x 9 M: 14 G1/4 M: ------ ● ● ○
12 x 9 M: 16 G3/8 M: ------ ● ○
14 x 11 M:18 M: ------ ● ○
16 x 12 M: 20 G1/2 M: ------ ● ○
18 x 14,5 M: 22/24 G5/8 M: ------ ● ○
20 x 16 M: 27 G3/4 M: ------ ● ○
22 x 18 M:30 G7/8 M: ------ ○
25 x 20 M: 33 G1” M: ------ ○
28 x 22 M: 36 M: ------ ○
32 x 24 M: 39/42 M: ------
36 x 29 M: 45/48 M: ------

● Available sizes / Medidas disponibles
○ On demand / Bajo pedido
